TI德州儀器電源管理TPS62170DSGR降壓轉換器
1 特性
-DCS-Control 拓撲技術
-輸入電壓范圍為 3V 至 17V
-輸出電流高達 500mA
-可調輸出電壓范圍為 0.9V 至 6V
-固定輸出電壓版本
-無縫省電模式轉換
-靜態電流典型值為 17μA
-電源正常輸出
-100% 占空比模式
-短路保護
-過熱保護
-與 TPS62160 和 TPS62125 引腳兼容
-采用 2mm x 2mm、8 引腳晶圓級小外形無引線(WSON) 封裝
-結合使用 TPS62170 和 WEBENCH 電源設計器
創建定制設計方案
2 應用
-標準 12V 導軌式電源
-單一或者多個鋰離子電池供電的負載點 (POL) 電源
-低壓降穩壓器 (LDO) 替代產品
-嵌入式系統
-數碼相機、數碼攝像機
-移動電腦、平板電腦、調制解調器
3 說明
TPS6217x 器件系列是易于使用的*降壓 DC-DC 轉換器，針對 高功率密度的應用 進行了優化。該系列器件的開關頻率典型值高達 2.25MHz，允許使用小型電感器，通過利用 DCS-Control 拓撲技術提供快速瞬態響應并實現高輸出電壓精度。
該系列器件具有 3V 至 17V 寬運行輸入電壓范圍，非常適用于由鋰離子或其他電池以及 12V 中間電源軌供電的系統。其輸出電壓為 0.9V 至 6V，支持高達 0.5A的持續輸出電流（使用 100% 占空比模式）。此外，還可以通過配置使能引腳和開漏電源正常狀態引腳實現電源排序。在節能模式下，器件可根據輸入電壓 (VIN) 生成約17μA 的靜態電流。負載較小時可自動且無縫進入節能模式，同時該模式可保持整個負載范圍內的高效率。該器件在關斷模式下處于關斷狀態，期間的流耗低于2μA。此器件提供了可調節輸出電壓和固定輸出電壓版本，采用 2mm x 2mm 8 引腳 WSON 封裝 (DSG)。

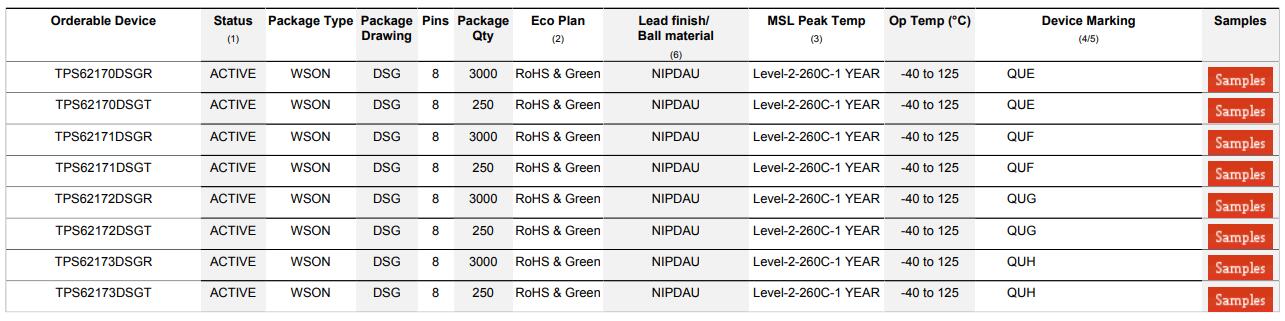

包裝信息
